轴承的材料

发表时间:2020-09-14 14:25

南通哈尔滨轴承代理:轴承的材料
滚动轴承的套圈和滚动体,一面反复承受高接触压力,一面进行伴随有滑动的滚动接触。保持器,一面与套圈和滚动体的两旁,或其某一方滑动接触,一面承受拉力和压缩力。因此,对轴承的套圈,滚动体及保持架的材料、性能、主要要求如下。
    套圈、滚动体材料所要求的性能:
    滚动疲劳强度大 硬度高 耐摩耗性高
    保持架材料所要求的性能
    尺寸稳定性好 机械强度大
    此外,还需要加工性好。根据用途不同,还有要求其耐冲击性、耐热性、耐腐蚀性好。
    套圈及滚动体的材料:
    套圈及滚动体通常使用高碳铬轴承钢。大部分的轴承,使用JIS钢种中的SUJ2。大型轴承使用SUJ3。SUJ2的化学成分,在世界各国,作为轴承用材料已规格化。比如:与AISL52100(美国)、DIN100Cr6(西德)、BS535A99(英国)等均属同种钢。进一步需要耐冲击的情况下,作为轴承材料使用铬钢、铬钼钢、镍铬钼钢、采用渗炭淬火,使钢从表面至适当的深度有一个硬化层。具有适当的硬化深度、细密的组织、合适硬度的表面及心部硬度的渗炭轴承,比使用轴承钢的轴承具有优良的耐冲击性,一般的渗炭轴承用钢的化学成分。
    NSK实施了真空脱气处理,所以,所使用的材料清净度高、氧气含量少、质量好。进而采用了恰当的热处理,使轴承的滚动疲量寿命显著提高。
    上述钢种之外,根据特殊用途,还使用耐热性优良的高速钢,耐腐蚀性好的不锈钢。
    保持架材料:
    冲压保持架的材料,使用低碳素钢。根据用途不同,也使用黄铜板、不锈钢板。切制保持架的材料,使用高强度黄铜、碳素钢,此外也还使用合成树脂。

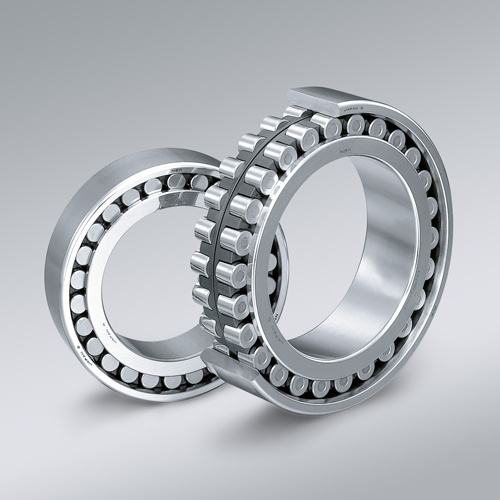

圆柱滚子轴承
    圆柱滚子与滚道呈线接触,径向负荷能力大,即适用于承受重负荷与冲击负荷,也适用于高速旋转 N型及NU型可轴向移动,能适应因热膨胀或安装误差引起的轴与外壳相对位置的变化,最适应用作自由端轴承NJ型及NF型可承受一定程度的单向轴向负荷,NH型及NUP型可承受一定程度的双向轴向负荷内圈或外圈可分离,便于装拆NNU型及NN型抗径向负荷的刚性强,大多用于机床主轴
    主要适用的保持架:
    钢板冲压保持架(Z形)、铜合金切制保持架、销式保持架、合成树脂成形保持架
    主要用途:
    中型及大型电动机、发电机、内燃机、燃汽轮机、机床主轴、减速装置、装卸搬运机械、各类产业机械
    实体型滚针轴承
    有内圈轴承的基本结构与NU型圆柱滚子轴承相同,但由于采用滚针,体积可以缩小,并可承受大径向负荷无内圈轴承要把具有合适精度和硬度的轴的安装面作为滚道面使用
    主要适用的保持架:
    钢板冲压保持架
    主要用途:
    汽车发动机、变速器、泵、挖土机履带轮、提升机、桥式起重机、压缩机
    圆锥滚子轴承
    该类轴承装有圆台形滚子,滚子由内圈大挡边引导设计上使得内圈滚道面、外圈滚道面以及滚子滚动面的各圆锥面的顶点相交于轴承中心线上的一点单列轴承可承受径向负荷与单向轴向负荷,双列轴承可承受径向负荷与双向轴向负荷 适用于承受重负荷与冲击负荷按接触胸(α)的不同,分为小锥角、中锥角和大锥角三种型式,接触角越大轴向负荷能力也越大外圈与内组件(内圈与滚子和保持架组件)可分离,便于装拆,后置辅助代号"J"或"JR"的轴承具有国际互换性该类轴承还多使用英制系列产品
    主要适用的保持架:
    钢板冲压保持架、合成树脂成形保持架、销式保持架
    主要用途:
    汽车:前轮、后轮、变速器、差速器小齿轮轴。机床主轴、建筑机械、大型农业机械、铁路车辆齿轮减速装置、轧钢机辊颈及减速装置
    调心滚子轴承
    该类轴承在球面滚道外圈与双滚道内圈之间装有球面滚子,按内部结构的不同,分为R、RH、RHA和SR四种型式由于外圈滚道的圆弧中心与轴承中心一致,具有调心性能,因此可自动调整因轴或外壳的挠曲或不同心引起的轴心不正可承受径向负荷与双向轴向负荷。特别是径向负荷能力大,适用于承受重负荷与冲击负荷圆锥孔轴承通过使用紧固件或退卸套可使于轴上的装拆圆锥孔有以下两种(锥度):
    1:30(辅助代号:K30)……适用于240、241系列
    1:12(辅助代号:K)………适用于其他系列
    外圈上可开设油孔、油槽和定位销孔(一个)。内圈上也可开设油孔和油槽
    主要适用的保持架:
    铜合金切制保持架、钢板冲压保持架、销式保持架、合成树脂成形保持架
    主要用途:
    造纸机械、减速装置、铁路车辆车轴、轧钢机齿轮箱座、轧钢机 辊道子、破碎机、振动筛、印刷机械、木工机械、各类产业用减速机、立式带座调心轴承
    推力球轴承
    由带滚道的垫圈形滚道圈与球和保持架组件构成与轴配合的滚道圈称做轴圈,与外壳配合的滚道圈称做座圈。双向轴承则将中圈秘轴配合单向轴承可承受单向轴向负荷,双向轴承可承受双向轴向负荷(二者均不能承受径向负荷)
    主要适用的保持架:钢板冲压保持架、铜合金或酚醛树脂切制保持架、合成树脂成形保持架
    主要用途:汽车转向销、机床主轴
    推力圆柱滚子轴承
    由垫圈形滚道圈(轴圈、座圈)与圆柱滚子和保持架组件构成。圆柱滚子采用凸面加工,因此滚子与滚道面之间的压力分布均匀可承受单向轴向负荷轴向负荷能力大,轴向刚性也强
    主要适用的保持架:
    铜合金切制保持架
    主要用途:
    石油钻机、制铁制钢机械
    推力滚针轴承
    分离型轴承由滚道圈与滚针和保持架组件构成,可与冲压加工的薄型滚道圈(W)或切制加工的厚型滚道圈(WS)任意组合非分离型轴承是由经精密冲压加工的滚道圈与滚针和保持架组件构成的整体型轴承可承受单向轴向负荷 该类轴承占用空间小,有利于机械的紧凑设计大多仅采用滚针和保持架组件,而把轴及外壳的安装面作为滚道面使用
    主要适用的保持架:
    钢板冲压保持、合成树脂成形保持架
    主要用途:
    汽车、耕耘机、机床等的变速装置
    推力圆锥滚子轴承
    该类轴承装有圆台形滚子(大端为球面),滚子由滚道圈(轴圈、座圈)挡边准确引导设计上使得轴圈和座圈滚道面以及滚子滚动面的各圆锥面的顶点相交于轴承中心线上的一点单向轴承可承受单向轴向负荷,双向轴承可承受双向轴向负荷双向轴承将中圈与轴配合,但由于采用间隙配合,因此必须用轴套等使中圈轴向定位
    主要适用的保持架:
    铜合金切制保持架
    主要用途:
    单向:起重机吊钩、石油钻机转环
    双向:轧钢机辊颈
    推力调心滚子轴承
    该类轴承中球面滚子倾斜排列,由于座圈滚道面呈球面,具有调心性能,因此可允许轴有若干倾斜轴向负荷能力非常大,在承受轴向负荷的同时还可承受若干径向负荷使用时一般采用油润滑
    主要适用的保持架:
    铜合金切制保持架
    主要用途:
    水力发电机、立式电动机、船舶用螺旋桨轴、轧钢机轧制螺杆用减速机、塔吊、碾煤机、挤压机、成形机。
